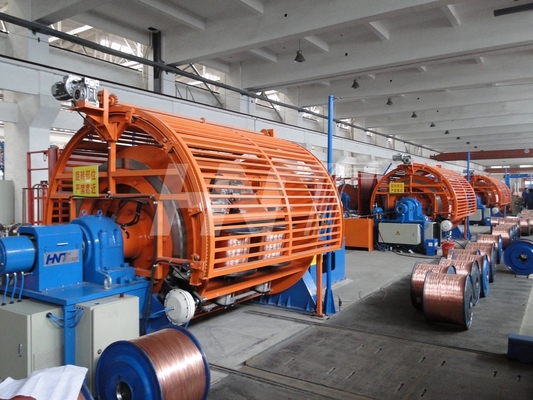

KJ630 フレーム リジッド ストランディング マシン
応用
この装置は、大断面、長尺のスチール コア、アルミニウムより線、およびアルミニウム合金線の非バック ツイスト システムの製造に適しています。また、銅、丸型およびアルミニウム セクター ワイヤ コアの撚りのない撚りおよび圧縮、および分割導体の撚り前の撚りおよび圧縮にも使用できます。
この装置は、フレームのねじれた構造の優れた剛性、高い動作速度、迅速で便利な積み降ろしを備えています。トラクションは、高強度で大きな牽引力を備えた、ダブルアクティブ、ダブルサポートの牽引装置です。ワイヤー分割ホイールは、ワイヤーを自然に分割し、ねじりプロセス中の傷を防ぎます。ワイヤーブレイクストップは、各ペイオフリールに直接制御されます。回線が切断されると、ホストはすぐに自動的に停止します。PLC 制御、安定した動作、信頼性の高いパフォーマンス、高度な自動化。
一度に正常にロードされることを保証する変換制御システム:
トロリーはコンバーターによって制御され、動作は低速-高速-低速です。つまり、トロリーはゆっくりと始動し、一定の速度で移動し、ゆっくりとケージに近づきます。これにより、トロリーの走行が安定し、信頼性が高く、正確になります。機械的および電気的位置決め。
電気制御システム:
セパレート電動ストランドの同期制御方式は、他メーカーの同様のストランドシステムとは異なります。タッチスクリーンですべてのパラメータを設定することにより、操作が簡単です。すべてのプロセス パラメータを再収集できます。独自のプロおよびデータ収集システムにより、機械の稼働が安定して信頼できるものになります。撚り長さの精度は、非常停止時3%以下、ライン通常停止時1%以下(プロフィバス通信制御)です。
主な技術資料
| ケージ内のドラムの数 | 6,12,18,24,30,36 |
| 直径単線の | 銅 1.5-4.5mm |
| アルミ 1.8～5.0mm | |
| アルミ合金 1.5～4.5mm | |
| ケージ回転数 |
6ボビン 200r/min 12本ボビン 180r/min |
|
18ボビン 160r/min 24ボビン 140r/min |
|
| 30ボビン 120r/min | |
| より長さ |
6 ボビン 37 ～ 500 mm 12 ボビン 44-590mm |
| 18ボビン 52-694mm | |
| 24ボビン 61-819mm | |
| 30 ボビン 72-1100mm | |
| 回線速度 | 6.9~53m/分 |
| ケージ内ボビンのサイズ | PND 630 |
| 中心の高さ | 1100mm |
| キャプスタンユニット | φ2000(2500)両引きキャプスタン |
